塑胶模具三板模点进胶模具大拉杆小拉杆长度小拉杆拉开距离计算方法

很多新手在学习塑胶模具三板模的时候不会计算水口边(大拉杆) 小拉杆的长度

主要根据料头的总长度塞打螺丝拉开距离 A板厚度等来确定的如下图

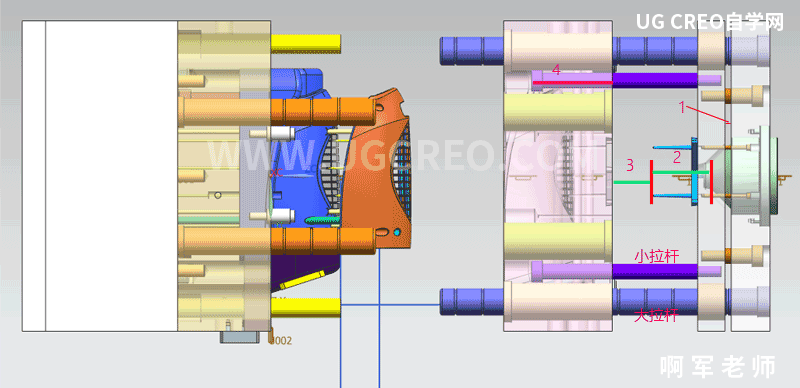

1位置是塞打螺丝的拉开距离 2位置是料头总长度 3位置是操作安全距离(唧嘴长度+40mm左右）

4小拉杆在A板内的定位导向距离 A板厚度

小拉杆的拉开距离计算方法：1+2+3 ，小拉杆长度计算方法1+2+3+4

大拉杆的长度计算方法：面板厚度+卸料板厚度+小拉杆拉开距离+A板厚度+安全距离(20mm左右)
