UG Creo Solidworks三维建模造型时草图如何画才能保证草图完全约束

完全约束常用的草图命令是：标尺寸(距离 角度 直径等)和约束(相切 垂直 同心等等)

一般三维建模造型都先画草图 同时要保证草图的完整性 就是草图完全约束

思路：草图 截面完整包括两个方面一个是大小 第二个是位置(位置是相对于坐标系的）

只是不同的软件(UG Creo Solidworks 叫法不一样而已)

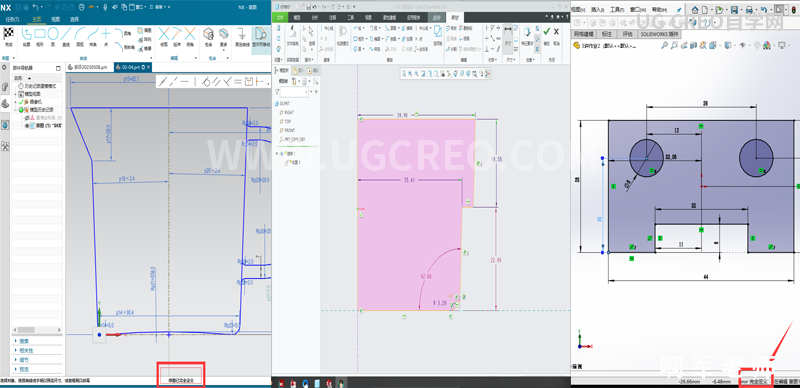

1. UG/NX产品结构设计 模具设计 逆向结构设计 治具夹具设计时画草图截面约束完成了

在右下角有个提示草图已完全约束 如果没有完全约束提示共有几个约束被系统自动约束了

如果是过约束了草图的尺寸线变成红色的。

   2.CREO产品结构设计时 画草图截面约束完成了不会又红色的点 或者没弱尺寸(暗淡色)

如果过约束了就会跳出一个尺寸冲突的对话框要你把多余的尺寸删掉。

   3.Solidworks画图造型建模时 画草图截面约束完成了会在右下角有个提示完全定义

如果没约束完成右下角的提示是欠定义 如果是过约束就会跳出对话框提示你。
