Creo/Proe如何处理父子关系关联性修改尺寸更新不会报错 报错的原因有哪些

Creo产品结构设计是全参数设计逻辑性很强 不管是零件模块 装配模块都会遇到修改了

尺寸就会报错 绿 黄 红 三个灯 红灯亮起表示报错 黄灯表示有修改的数据没生效需要更新

绿灯表示正常没任何问题 都喜欢绿灯 不喜欢红灯 尤其是复杂产品结构 亮红灯头都大了

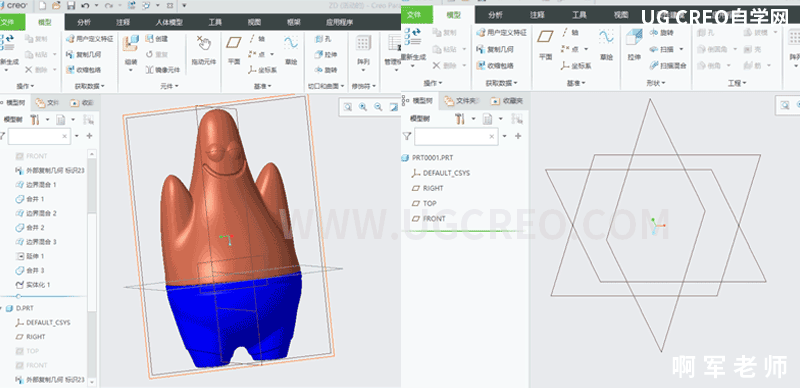

什么是CREO父子关系 关联系就相当于寄生虫 寄生虫一般都寄生在动物的身体上的 动物不存在了

寄生虫自然就消失了 就以Creo造型画图建模来讲 拉伸加材料一个长方体 选择的草绘平面 及参照都是

长方体的父 长方体是草绘平面 参照的子 同理如果在长方体上拉伸减材料做个孔 那么孔就是长方体的子

那如何尽量避免不必要的父子关系呢

在用CREO产品结构设计时 选草绘平面 参照时尽量选基准平面和基准坐标系 标数抓基准时尽量用产品中心

标数以中心跳尺寸  多个产品装配用装配约束时尽量选用装配基准平面做为参照  如果是比较复杂曲面产品结

就用骨架模型 Top-down自上而下设计思路

CREO产品结构设计更新报错主要的原因

主要原因是设计参照丢失(基准平面 草图参照 装配参照 设计是辅助面 辅助参照 参考模型等)也就是设计需要

反复修改 在修改时把父项修改了 大小 位置后与之相关的子项也会受到影响 和子项目有关联的也会受到影响

(复杂产品)所以修改时要理顺下此产品设计的父子关系后再去修改  如果此产品结构比较复杂你设计很久了

要修改或者是其他工程师设计的要修改 最好是先原数据进行备份为修改报错作为参考
