塑胶模具/压铸模具斜顶角度计算方法

斜顶用在塑胶模具或压铸模具上 用于脱产倒扣位(侧凹 侧凸 侧孔等)的模具结构

计算斜顶角度需要提前知道的参数：模具顶出距离 产品侧凹 侧凸的距离

斜顶角度计算方法：利用CAD 或者三维设计软件 画一个直角三角形

长直边为模具顶出距离 短直边为斜顶滑出距离(产品侧凹 侧凸 距离)

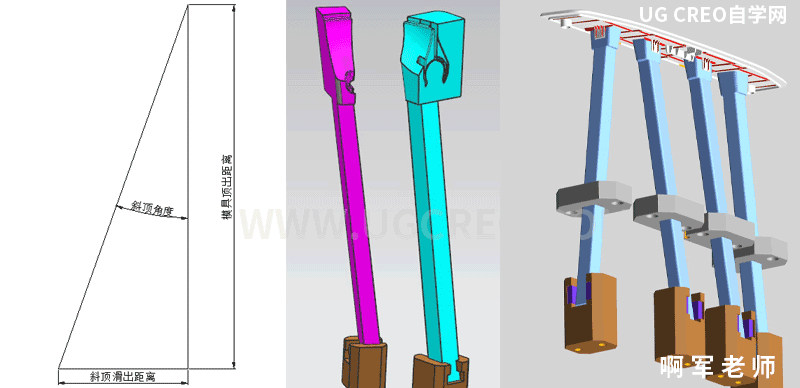

短直边对应的角度度数为斜顶角度 如下图：

如果 斜顶滑出距离 斜顶角度 有小数点 需要四舍五入 给大不给小。
