塑胶模具/压铸模具斜导柱角度及有效长度的计算方法思路

塑胶模具/压铸模具斜导柱角度及有效长度的计算方法思路

斜导柱是塑胶模具和压铸模具常见模具配件 主要用来拨动行位/滑块滑出脱模

斜导柱的角度不用计算主要根据经验来设定 一般斜导柱度数为 16 18 20 22

同时斜导柱的度数要比压紧块(产机)至少要小两度不然滑块行位滑出时会卡死

斜度柱的度数不能太大一般最大22度 度数太大 模具注塑生产产品时 压紧块 产机

压不住行位滑块 行位滑块会往后退导致行位胶位出现披风 毛边 断茬等不良

什么是斜导柱的有效长度 就是斜导柱插入行位(滑块)那段长度 斜导柱有效长度越短

斜导柱的强度越好 如下图

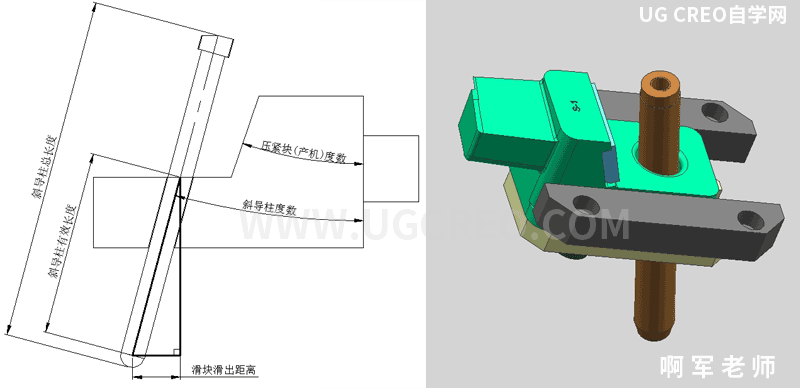

斜导柱有效长度如何计算 知道了滑块的滑出距离(产品侧凹 侧凸距离)和斜导柱角度

用CAD或三维软件画个直角三角形 斜边的长度就是斜导柱有效长度
