塑胶模具设计之回针弹簧的长度计算方法
塑胶模具回针的弹簧作用是为了塑胶模具顶出产品后 顶出机构可以自动复位

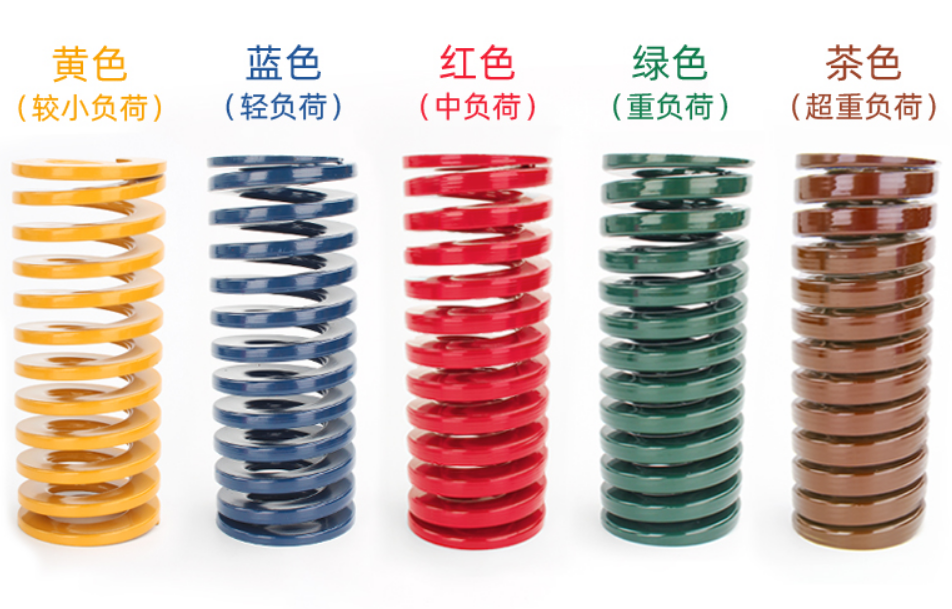

塑胶模具回针弹簧分为 黄色 蓝色 红色 绿色 茶色 不同的颜色压缩比不一样
弹簧压缩率： 黄色50% 蓝色40% 红色32% 绿色24% 茶色20%
塑胶模具回针弹簧自由长度计算方法：(模具顶出距离+预压量）/弹簧压缩率=弹簧自由长度
例如：模具顶出距离50 弹簧预压量20 选用蓝色弹簧
计算算式为：50+20/0.5=140
