塑胶模具三板模 点进胶模具开模动作及先后顺序

三板模 点进胶模具主要用于塑件表面要求高 外观件 透明件等产品模具

很多初学同学对于三板模 点进胶模具开模动作及先后顺序很迷茫 下面以图文进行说明

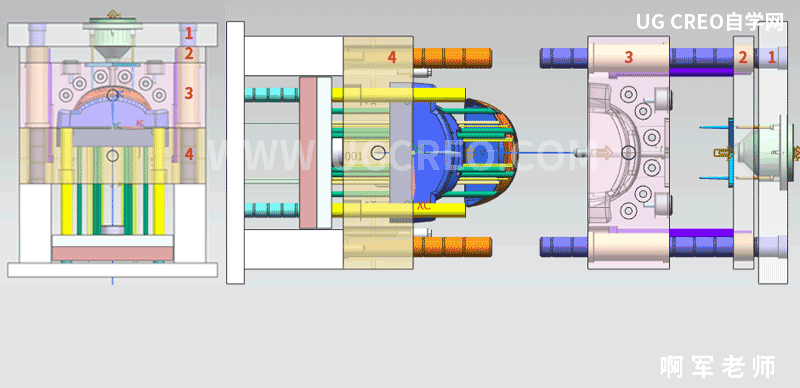

如下图：

1. 在3 4板之间尼龙导柱及2 3板之间弹力胶棒(或弹簧)的作用下先拉开2 3号板


2. 2 3号板拉开一定的距离后 小拉杆拉到位 起作用从而拉开1 2 号板

3. 当1 2号板拉开一定的距离后 塞打螺丝拉到位 从而拉开3 4号板既上下模开模

总结：要搞清楚点进胶 三板模具开模顺序 必须要了解其模具结构如：大拉杆 小拉杆 塞打螺丝 尼龙导柱

弹力胶棒 弹簧的作用 及每块板拉开的距离及目的是什么
